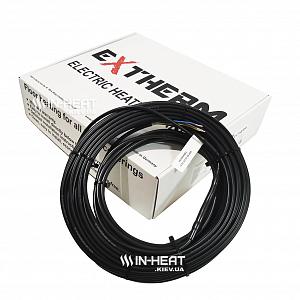

Нагрівальний кабель Extherm ETC-20 - кабель діаметром 5 мм з питомою потужністю 20 Вт/м. Переважно використовується для облаштування теплої підлоги під стяжку або безпосередньо під плитку. Вироблено в Німеччині. 20 років гарантія.
СПОСОБИ МОНТАЖУ
- безпосередньо під плитку;
- під цементну стяжку (заввишки від 1 до 5 см);
- у штробу.
ОСОБЛИВОСТІ
Вагомою перевагою даної моделі нагрівального кабелю є клас механічної міцності М2 у поєднанні із зовнішнім діаметром 5 мм. Ці параметри дозволяють заливати цементну стяжку на кабель зверху висотою до 5 см а як відомо, тепла підлога під стяжкою - найбільш довговічна і надійна система обігріву. При монтажі в стяжку допускається використовувати всі можливі види покриття підлоги зверху, будь-то ламінат, плитка, лінолеум і т.д.
Разом з цим кабель успішно використовується за технологією монтажу безпосередньо під плитку.
Провід живлення має довжину 3 метри і підключений до нагрівальної секції за допомогою високоякісної посиленої перехідної муфти (див. фото).
РОЗРАХУНОК ПЛОЩІ УКЛАДАННЯ ТЕПЛОЇ ПІДЛОГИ
Площа теплої підлоги, при використанні кабелю EXTHERM ETC-ECO-20 довжиною 10 м (200 Вт) складе:
[ вибрати іншу довжину кабелю ]
| Крок укладання | Площа теплої підлоги | Питома потужність підлоги | Умови застосування |
|---|---|---|---|
| 7.5 см | 0.75 м2. | 240 Вт/м2 | стяжка без теплоізоляції |
| 10 см | 1 м2 | 200 Вт/м2 | незначне утеплення стяжки |
| 12.5 см | 1.2 м2 | 180 Вт/м2 | стяжка під якою є теплоізоляція завтовшки до 1 см |
Тепла підлога EXTHERM ETC-ECO-20 - схема укладання та споживання електроенергії
Крок 1. Кріплення монтажної стрічки
Згідно з планом розкладки зафіксуйте монтажну кабельну стрічку за допомогою дюбелів на підлозі. Попередньо виберіть необхідний крок укладання. Рекомендований крок укладання 10 см. Середня витрата кабельної монтажної стрічки - 3 м.п. на 1 м2 теплої підлоги.
Крок 2. Розкладка та фіксація кабелю
Розкладіть нагрівальний кабель на підлозі виконуючи часткове кріплення на монтажній стрічці. Переконайтеся, що кабель заповнює необхідну площу. Виконайте повну фіксацію кабелю. За потреби можна перейти на інший крок укладання.
Крок 3. Заливка тонкого шару розчину
Виконайте заливання тонкого шару самовирівнюючої суміші для теплої підлоги (Ceresit 69) Дану дію можна пропустити і приступити відразу до укладання плитки, але надійність роботи такої системи в майбутньому - знижується.
- Увага! Подовжувати або укорочувати кабель, а також розрізати його на частини - категорично заборонено!!!
