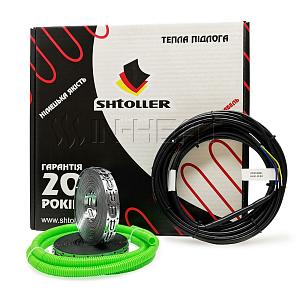

Нагревательный кабель Shtoller EC-20 – исключительное немецкое качество. Продукция известного немецкого производителя A. Rak Warmetechnik GmbH.
Диаметр кабля составляет 5 мм. Кроме этого кабель имеет жесткую наружную, а также негорючую тефлоновую внутреннюю изоляцию. Такие свойства позволяют монтировать кабель как под слой цемента, так и под плиточный клей. Изделие универсально в применении.Кабель Shtoller имеет высокую тепловую мощность – 20 Вт/м.пог. Благодаря этому Вы можете выполнить обогрев пола даже на неутепленных участках.
Акция. Терморегулятор в подарок при покупке на сумму от 3499 грн. Условия акции здесь.
Ключевые параметры кабеля Shtoller
- класс механической прочности М2 – позволяет монтировать кабель под толстый слой цемента (до 6 см), а диаметр 5 мм дает возможность укладывать кабель непосредственно под плитку с минимальным подйомом высоты;
- высокая тепловая мощность 20 Вт/м - позволяет прогреть плохо утепленные участки пола;
- многожильная структура нагревательной жилы;
- прочная и устойчивая к УФ-лучам внешняя изоляция позволяет использовать кабель даже в системах снеготаяния;
- изоляция нагревательной жилы - тефлон, температура плавления выше 250°C, не поддерживающая горение;
- высококачественные переходные и конечные муфты.
Способы монтажа
Нагревательные кабели обычно монтируются на цементную стяжку с помощью металлической монтажной ленты. Очень важно правильно выбрать шаг укладки и соблюдать его на протяжении всего процесса монтажа. Шаг укладки задает тепловую мощность електрического пола, а также площадь, которую покроет секция нагревательного кабеля.
Расстояние между соседними "хомутами" на монтажной ленте составляет 2.5 см. Благодаря этому вы можете выбрать и придерживаться шага укладки 8, 10 или 12 см. Чтобы посмотреть рекомендуемый шаг укладки, нажмите здесь.
Если нагревательный кабель будет укладываться в штробы в цементе или же крепиться к металлической сварной сетке – то монтажная кабельная лента вам не понадобится.
Схема укладки нагревательного кабеля под стяжку
- керамическая плитка
- плиточный клей (например, Ceresit 69, Ceresit CM 117, Mira 3100 Unifix)
- чистовая цементная стяжка (3 - 10 см)
- нагревательный кабель (класс М2)
- теплоизоляция (экструдированный пенополистирол 2 - 10 см)
- клей для фиксации теплоизоляции
- бетонное или деревянное основание
Подключение теплого пола
1 2 - Питание от сети 220В. Условные обозначения: L (от англ. Line) - фаза, N (от англ. Neutral) - ноль.
3 4 - Теплый пол. Условные обозначения: LOAD, 16А, L1 N1. Сюда подключается синий и коричневый провод от мата, полярность подключения значения не имеет.
5 6 - Датчик температуры, поставляется в комплекте с регулятором. Условные обозначения: 10К, NTC, Sensor, β=3950. Полярность подключения значение не имеет.
Желто-зеленный провод (заземление) в регулятор не подключается, а соединяется напрямую с проводом заземления через клемную колодку.
Внимание! Положение контактов может меняться в зависимости от модели и бренда регулятора, поэтому рекомендуем ориентироваться на условные обозначения нанесены на корпус терморегулятора.
Надежность. Качество. Гарантия 20 лет. Сервис.
Средняя стоимость монтажа нагревательных кабелей по Украине составляет от 200 грн/м2. Чтобы посмотреть примеры монтажа из реальной жизни перейдите в отзывы или нажмите сюда.
Хотите установить нагревательный кабель самостоятельно своими руками? Читайте инструкцию по монтажу.
