Пленочный теплый пол под ламинат - монтажВ данной статье вы узнаете как правильно установить инфракрасный теплый пол своими руками самостоятельно. В статье представлено 12 фото с реального монтажа, а также можно скачать PDF-инструкцию.Пленочный теплый пол под ламинат - монтажПленочный теплый пол под ламинат - монтаж

В связи с большим ростом популярности инфракрасного теплого пола, в первую очередь связанным с доступной ценой и высокой эффективностью, ключевым вопросом для клиентов становиться: "Как правильно установить инфракрасный теплый пол своими руками самостоятельно?"

Прочитав статью вы увидите, что технология и правила монтажа пленочного пола под ламинат довольно проста и с таким оборудованием справится даже девушка.

Технология монтажа инфракрасного теплого пола

монтаж пленочного теплого пола под ламинат

Перед тем, как рассматривать этапы монтажа ик-пленки, отметим доступные технологии:

01
под ламинат
02
под линолеум
03
под ковролин (ковер)
04
под паркет

Как вы заметили, пленочный пол совместим с декоративными покрытиями которые устанавливаются без стяжки. Это все технологии "сухого монтажа" которые требуют минимальных трудозатрат.

  Монтаж инфракрасного пола под линолеум полностью идентичен технологии укладки ик-пленки под ламинат, за исключением последнего шага. Укладывая ИК-пленку под мягкие покрытия (линолеум, ковролин, ковры) перед настилом пола, необходимо применить специальный защитный теплораспределительный слой. Данный слой защищает ИК-пол от механического повреждения. В качестве такого материала используется либо фирменная подложка Heat Plus E-stone либо тонкая фанера / ДВП (до 3 мм).

В связи с тем, что технология монтажа инфракрасного пола под линолеум дороже, как по стоимости оборудования так и по стоимости укладки, самым распространенным типом теплого пола является: монтаж нагревательной пленки под ламинат


Пленочный теплый пол - 9 Этапов монтажа

Шаг 1. Разработка плана укладки

шаг 1 - подготовка поверхности

Перед тем как приступить к монтажу пленочного пола ламинат, необходимо составить план укладки нагревательных элементов. Составляя план укладки обходите крупную стационарную мебель. Допускается использование пленок разной ширины (50, 80, 100 см). Такой документ ускорит процесс укладки теплого пола.

Шаг 2. Укладка теплоизоляционной подложки

шаг 2 - укладка подложки под ламинат для пленочного пола

Подложка для теплого пола укладывается по всей площади помещения. В стыках между собой клеится специальным термостойкий скотчем OPP-type. К подложке под ИК-пленку предъявляются особые требования. Как правильно выбрать подложку для теплого пола под ламинатчитайте тут.

Шаг 3. Укладка инфракрасной нагревательной пленки

шаг 3 - укладка инфракрасной пленки под ламинат

Если сегменты нагревательной пленки имеют разную ширину (50, 80, 100 см) необходимо, чтобы они имели одинаковую мощность на м2. Запрещается пересечение пленок с накладыванием друг на друга. Для фиксации ик-пленки используйте термостойкий скотч. Какой стороной класть ИК-пленку читайте тут.

Шаг 4. Установка соединительных клипс

шаг 4 - подключение инфракрасной пленки

Существуют несколько способов подключения инфракрасного пола своими руками, все они рассмотрены тут. Самым распространенным и простым - является метод и использованием клипс-коннекторов, однако самым надежным остается - пайка.

Шаг 5. Подключение проводов к пленке

шаг 5 - подключение проводов к нагревательной пленке

Рекомендуем использовать одножильный провод сечением 1.5 мм2 в усиленной изоляции. Провод такого сечения, во-первых выдержит необходимые нагрузки, а во-вторых идеально "углубится в подложке", без выступания над общим уровнем.

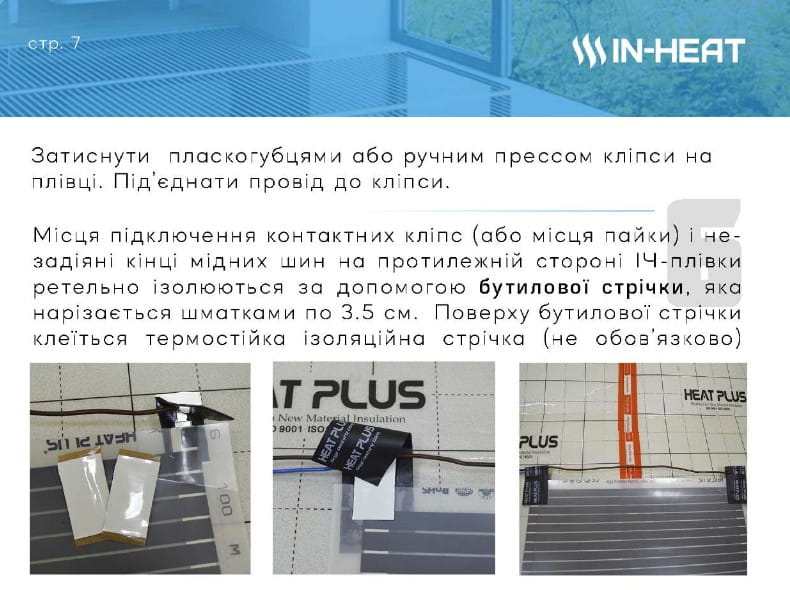

Шаг 6. Изоляция контактных мест

шаг 6 - изоляция контактных мест подключения ик-пленки

Для простоты расчета изоляционных материалов, рекомендуем покупать готовые наборы для монтажа. Одного такого набора будет достаточно для подключения одной полосы ИК-пленки. Поэтому посчитайте количество полос нагревательной пленки и приобретите столько же наборов для монтажа.

Шаг 7. Проверка работоспособности пленочного теплого пола

шаг 7 - проверка работоспособности смонтированого пленочгого пола

Проверить работоспособность смонтированной системы можно 2 способами: тестером, измеряв сопротивления или путем прямого включения теплого пола в розетку (220 В). Включите электрический инфракрасный теплый пол в розетку (без терморегулятора) и проверьте нагрев всех секций. Запишите значение сопротивления всей уложенной системы в гарантийный талон.

Шаг 8. Укладка ламината

шаг 8 - монтаж ламината на пленочный теплый пол

После проверки системы приступайте к укладке ламината. Обратите внимание, не все марки ламината подходят под пленочный теплый пол. Рекомендуем использовать ламинат толщиной 8 мм с классом прочности 33-34. Узнать больше о требованиях к ламинату, а также о том какой ламинат необходимо выбирать для пленочного инфракрасного пола читайте тут.

Шаг 9. Установка и настройка терморегулятора

шаг 9 - установка и нстройка терморегулятора

Производители ламината не рекомендуют нагревать его выше 27°C, однако на практике принято ограничивать максимальную температуру нагрева ламината на отметке 35°C. Опыт использования показывает, что в диапазоне до 35°C эксплуатация ламината полностью безопасна.

Какие инструменты понадобятся?
Наверное самым большим плюсом монтажа ИК-пленки под ламинат является отсутствие необходимости в специальном инструменте. Вам потребуются такие инструменты: канцелярский нож, ножницы, карандаш, плоскогубцы, отвертка, рулетка, мультиметр (необязательно).


Обратите внимание. Используя инфракрасный теплый пол в детских комнатах и помещениях, где имеются металлоконструкции рекомендуется применять защитный антистатический слой E-DERO. Он монтируется сверху на инфракрасную пленку и подключается к заземляющему проводу (подробнее смотрите ниже в фото подборке)

полосы ик пленки с схемой подключения

основание пола -
подложка -
инфракрасная пленка -
заземляющий слой E-DERO (необязательно) -
ламинат -

слои материалов при укладке под ламинат


поеночный теплый пол монтаж
как правильно стелить теплый пол под ламинат
можно ли установить теплый пол под ламинат
как установить инфракрасную пленку на пол
как установить инфракрасный пол
как установить инфракрасный пол
как установить инфракрасный теплый пол
как правильно установить теплый пол под ламинат
как правильно установить пленочный пол
как правильно установить пленочный пол
как правильно установить пленочный пол
как правильно установить пленочный пол на деревяный пол

ПОЛНЫЙ КОМПЛЕКТ ДЛЯ МОНТАЖА ПЛЕНОЧНОГО ТЕПЛОГО ПОЛА

в нашем интернет-магазине вы можете купить полный комплект инфракрасного теплого пола для монтажа под ламинат со всеми сопутствующими материалами, которые вы видите на фото выше. в набор входит: инфракрасная пленка, терморегулятор, специальная подложка, клипсы, битумная изоляция, термостойкая изолента, специальный провод и термостойкий скотч. покупая набором вы получаете скидку до 15% на все элементы системы.

купить комплект
набор для монтажа пленочного пола под ламинат

Видео о том, как правильно укладывать теплый пол под ламинат



Рекомендации по укладке ламината на пленочный теплый пол

  • при укладке ламината на инфракрасную пленку рекомендуется ходить исключительно в мягкой обуви;
  • не "перетаскивать" по поверхности пленки инструменты, подручные средства и прочий инвентарь;
  • не наступать (не ходить) по местам подключения провода к нагревательной пленке;
  • не прокалывать, не резать инфракрасную пленку, запрещается снимать или нарушать изоляцию контактных мест;
  • при случайном повреждении участка теплого пола, остановить монтаж ламината и исправить неполадку. Преимущество ИК-пленки в том, что она абсолютно ремонтнопригодна.
как правильно установить ламинат на пленочный теплый пол
ИТОГИ

Делая заключение, еще раз отметим основные этапы монтажа пленочного пола под ламинат:

  1. Укладка теплоотражающей подложки по всей площади помещения;
  2. Порезка и раскладка инфракрасной пленки согласно ранее составленного плана;
  3. Установка соединительных клипс на ИК-пленку;
  4. Подключение провода и изоляция мест подключения;
  5. Изоляция незадействованных концов нагревательной пленки;
  6. Врезка в подложку соединительных проводов и датчиков температуры;
  7. Укладка заземляющего слоя (необязательно);
  8. Проверка работоспособности пленочного ИК-пола и укладка ламината;
  9. Монтаж и настройка терморегулятора.

После монтажа пленочного инфракрасного пола особое внимание стоит уделить и процессу укладки ламината. Используйте рекомендации с нашей статьи, чтобы не повредить нагревательную пленку в процессе монтажа ламината.

Средняя длительность монтажа инфракрасного пола составляет 2-4 часа. С учетом монтажа ламината, за день самостоятельно можно установить около 40 м2 теплого пола.

Получите инструкции по монтажу на почту
Пошаговые PDF инструкции по укладке пленочного пола (бесплатно) + бонус

Монтаж пленочного теплого пола под ламинат - частые вопросы

✔️ Какой стороной укладывать подложку для пленочного пола?
СкрытьПодробнее

В случае использования корейской подложкий (Heat Plus E-pex) укладывать её стоит надписями к верху. подложка для инфракрасного пленочного пола

Если Вы применяете европейскую подложку Полифом, укладывать ее нужно блестящим слоем к верху. изолон подложка для инфракрасного пленочного пола

Если Вы используете вместо подложки, простой теплоотражающий слой (в случаях когда подложка под ламинат уже закуплена до момента установки ИК-пола) укладывайте его блестящим (металлизированным) слоем к верху. теплоотражающая подложка для инфракрасного пленочного пола

✔️ Какой стороной укладывать инфракрасную пленку?
СкрытьПодробнее
Принципиальной разницы, какой стороной укладывать инфракрасную пленку нету, однако принято стелить ее надписями к верху таким образом, чтобы они читались слева направо. Обычно такой способ укладки сопровождается расположением ИК-пленки медными шинами вниз (не у всех моделей). пленочный пол под ламинат - правильная сторона укладки
✔️ Нужна ли полиэтиленовая пленка сверху на нагревательной пленке?
СкрытьПодробнее
В сети интернет распространено не малое количество видео-роликов в которых мастера призывают использовать полиэтилен сверху на инфракрасной пленке. Рекомендация нашего магазина - при монтаже ИК-пленки под ламинат, полиэтилен не нужен. Ламинат укладывается непосредственно на инфракрасную пленку. Более подробно читайте в этой статье. ламинат на пленочном полу без полиэтиоеновой пленки
✔️ На какой высоте устанавливать терморегулятор?
СкрытьПодробнее
Регулятор температуры устанавливается на высоте от 20 см до 1.8 м. Если применятесяпростой механический регулятор, возможна установка на высоте 20 - 40 см от пола, если же модель с экраном, рекомендуемая высота 90 см - 1.8 м. Высоту расположения терморегулятора более 1.2 м обычно выбирают с целью сделать невозможным доступ ребенка к устройству регулирования.
✔️ Можно ли к 1-му терморегулятору подключить две комнаты теплого пола?
СкрытьПодробнее
Теоретически - можно, если мощность теплого пола обеих комнат не превышает допустимой токовой нагрузки регулятора температуры. Однако на практике такого делать не рекомендуется. Дело в том, что скорость выстывания у разных комнат - разная. Датчик температуры располагается в одной из комнат. И если, например, подключить кухню и балкон на один терморегулятор, разместив при этом температурный датчик на балконе, - теплый пол на кухне будет перегрет на 5-9 Градусов относительно показаний регулятора, из-за более быстрого остывания балкона.
