В данной статье раскрыты вопросы проверки работоспособности теплого пола. Описано как правильно расчитать, измерить и проверить сопротивление теплого пола. Как проверить теплый пол? Нюансы измерения сопротивления Как проверить теплый пол? Нюансы измерения сопротивления

Как проверить теплый пол на исправность своими руками

☝️ Первое, что приходит на ум - это включить теплый пол в розетку и потрогать нагревается ли кабель. Но так делать не совсем правильно, особенно если кабель еще не уложен на полу. Если к питанию подключить секцию нагревательного кабеля в заводском свернутом вид, то есть высокая вероятность что внутренние витки кабеля оплавятся.

Чтобы проверить теплый пол необходимо измерять омическое сопротивление греющего кабеля и сопоставить его с заводским или расчетным значением. Делается это мультиметром.

В видео ниже раскрыты все основные вопросы по этому поводу, а именно: как настроить мультиметр? Как определить нагревательные жилы? Как рассчитать сопротивление и т.д.

измерение сопротивления нагревательного кабеля

#Быстрая навигация по статье


Как проверить сопротивление нагревательного кабеля?

Первым делом вам нужно обзавестись измерительным прибором. В быту такие устройства принято называть - мультиметр. Включите мультиметр в режим измерения сопротивления на деление 200 или 2000 Ом. На большинстве моделей мультиметров режим измерения сопротивления обозначается латинским символом омега (Ω).

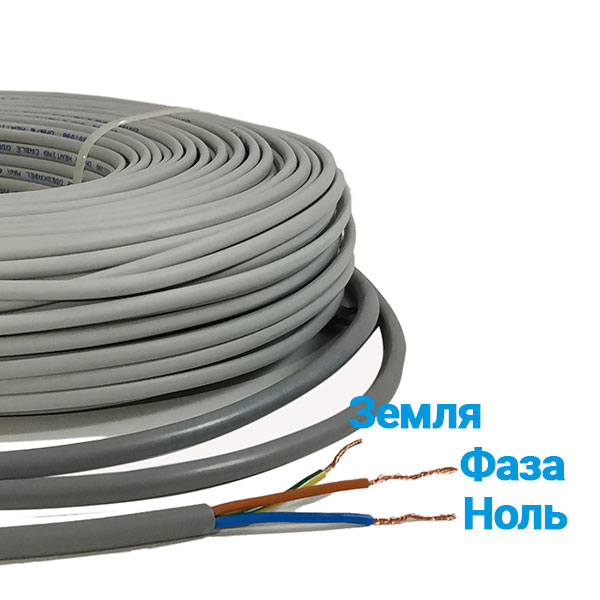

Далее Вам потребуется определить два провода на тёплом поле, между которыми будет проводится измерение. В 99% случаев шнур питания тёплого пола состоит из 3-ех проводов: фаза, ноль и заземление. Измерять сопротивление необходимо между фазой и нулем. Их легко определить по внешнему виду - они всегда находятся в изоляции, в то время как заземляющий провод оголенный. Если в вашем случае все 3 провода в изоляции, то заземлением является желтый либо желто-зеленый провод.

настройка мультиметра для проверки тёплого пола

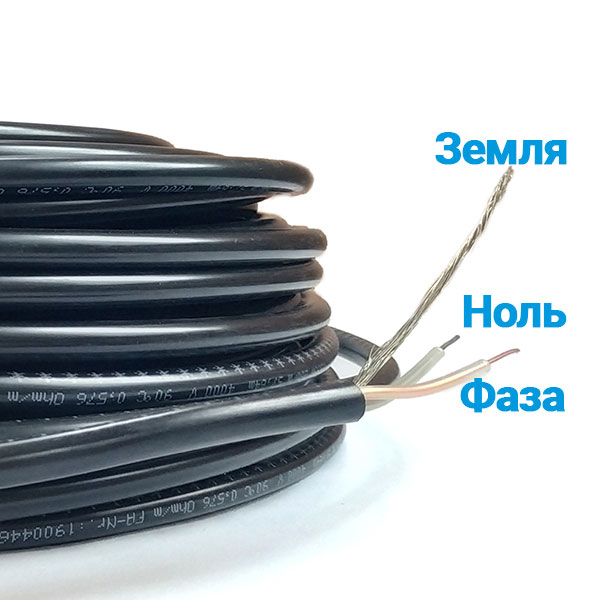

определение фаза-ноль на нагревательном кабеле hemstedt
определение проводов измерения на нагревательном кабеле грейхот

Если измерение проводится на уже смонтированном кабеле, перед началом убедитесь, что теплый пол полностью обесточен.

Присоедините измерительные щупы прибора к проводам тёплого пола фаза-ноль и получите сопротивление.


  • Если показатели прибора не изменились (сопротивление отсутствует) - это свидетельствует об обрыве теплого пола и его неисправности.

  • Если прибор показал "0" - это означает замыкание между фазным и нулевым проводом, скорее всего, повреждена соединительная муфта теплого пола или поврежден провод питания в стене. Теплый пол - не рабочий.

  • Если прибор показал сопротивление тёплого пола, то для того чтобы убедится в исправности всего кабеля, следует сравнить сопротивление с заводским или расчетным значением. Показания не должны отличаться больше чем на 10%.


☝️ Эксперты и производители рекомендуют проводить измерения сопротивления тёплого пола минимум 3-ри раза: во время покупки кабеля (чтобы исключить заводской брак), после раскладки тёплого пола на полу и после заливки стяжки или укладки напольного покрытия. На всех этапах измерения значение сопротивления кабеля не должны изменяться.

Как рассчитать сопротивление тёплого пола?

Практически у всех европейских и украинских производителей теплых полов номинальное сопротивление нагревательного кабеля нанесено на бирке расположенной на проводе питания либо на упаковке либо от руки вписано в гарантийном талоне.

Но иногда этот параметр не печатается на бирке. Например, в безмуфтовых немецких кабелях Хемштед сопротивление на бирке не указано. В таких случаях сопротивление можно легко рассчитать самостоятельно. Для этого нужно знать полную мощность тёплого пола, которая указана на абсолютно всех нагревательных электрических приборах.

Формула расчета сопротивления тёплого пола:

R = U2 (Вольт) / P (Ватт)

где R - сопротивление тёплого пола в Омах; U2 - это квадрат номинального напряжения сети питания, для нагревательных кабелей это постоянное значение и равняется 230 Вольт; P - полная мощность тёплого пола, зависит от площади и удельной мощности кабеля и всегда указывается на бирке.

Для примера рассчитаем сопротивление теплого пола площадью 1 м2, общей мощностью 150 Вт (см. фото заводской бирки). Подставим значения в формулу: R = (230*230) / 150 = 352.67 Ом. Как видите, расчетное значение сопротивления теплого пола полностью совпало с указанным на заводской бирке.

Таким образом, если сопротивление теплого пола не указано на бирке или в гарантийном талоне, вы легко можете рассчитать его самостоятельно, а затем мультиметром измерить его на кабеле и сопоставить между собой. Допускается отклонение фактического сопротивления теплого пола не более чем на 10% от номинального (расчетного).

значение сопротивления на бирке кабеля

Калькулятор расчета сопротивления тёплого пола?

Для вашего удобства, ниже представлен простейший калькулятор для расчета сопротивления электрического теплого пола.
Введите полную мощность тёплого пола (в Ваттах) и получите номинальное и допустимое сопротивление.


Вт

Номинальное сопротивление: 52.9 Ом

Допустимое сопротивление: от 50.3 до 58.2 Ом


Удельная мощность тёплого пола
Площадь теплого пола Сопротивление
1 м2 352.7 Ом
2 м2 176.3 Ом
3 м2 117.6 Ом
4 м2 88.2 Ом
5 м2 70.5 Ом
6 м2 58.8 Ом
7 м2 50.4 Ом
8 м2 44.1 Ом
9 м2 39.2 Ом
10 м2 35.3 Ом
12 м2 29.4 Ом
15 м2 23.5 Ом

Как проверить теплый пол без мультиметра?

При отсутствии мультиметра задача проверки тёплого пола усложняется в несколько раз. Проверить сопротивление теплого пола и сопоставить его с заводским значением невозможно. Но, что можно сделать?

01

Включить теплый пол напрямую в розетку и тактильно попробовать нагревается ли он. Теплый пол должен быть смонтирован (нельзя включать свернутый рулон теплого пола). В случае исправности пола нагрев начнет происходить в течении 1 минуты.

02

Включить теплый пол напрямую в розетку и проследить за индикацией на вводном счетчике, если электроэнергия потребляется, то пол работает. Понятно, что для такой проверки сначала надо отключить все электроприборы в доме. Такой способ может быть актуальным если напольное покрытие уже уложено.


В каких теплых полах можно проверять сопротивление?

Помимо резистивных нагревательных кабелей, проверку путем измерения сопротивления можно делать и для инфракрасной пленки, а также алюминиевых матов.

В алюминиевых матах сопротивление секции регламентируется точно также как и в нагревательных кабелях и указывается на бирке либо в гарантийном талоне.

В инфракрасной пленке сопротивление не регламентируется, основным параметром здесь является суммарная мощность. Чтобы измерить сопротивление в инфракрасной пленке, сначала необходимо рассчитать его номинальное значение по формуле либо калькулятором представленным выше.

Где нету смысла измерять сопротивление - так это в саморегулируемых кабелях, которые используются в антиоблединении. Сопротивление таких кабелей может отличатся в несколько раз в зависимости от температуры окружающей среды и чтобы его рассчитать необходимо иметь график зависимости мощности кабеля от наружной температуры. Зачастую этим никто никогда не занимается.

проверка сопротивления в нагревательной пленке


!

После монтажа теплого пола всегда проверяйте его сопротивление и сравнивайте с расчетным либо заводским значением. Обязательно фиксируйте полученные результаты в гарантийной карте (или на фото). Если монтаж теплого пола выполняет мастер, требуйте от него этих замеров по окончанию работы. Эти данные помогут вам убедится в исправности теплого пола и в качестве выполненных работ. Также эти измерения могут понадобиться в будущем при диагностике возможных неисправностей с теплым полом.

измерение сопротивление нагревательного кабеля Arnol Rak
измерение сопротивление нагревательного кабеля Extherm
измерение сопротивление нагревательного кабеля Hemstedt
