Монтаж инфракрасного пола под плитку

Уважаемые клиенты, мы осуществляем профессиональный монтаж пленочного пола под плитку в Киеве.

Длительность работ 120 - 240 мин.

  • Монтаж пленочного пола под плитку в себя включает:

  • Порезку и раскладка инфракрасной пленки согласно плану размещения теплого пола
  • Подключение ик-пленки (клипсы или пайка, изоляция);
  • Покйлейку инфракрасной пленки и нанесение бетон-контакта
  • Установку термодатчика, подключение и настройка терморегулятора.

Основные способы монтажа плёночного пола под плитку

Вопреки распространенному мнению теплый инфракрасный пленочный пол можно использовать под плитку.

На сегодня существует несколько способов укладки инфракрасной пленки под плитку. Рассмотрим самые распространенные и часто встречающиеся виды монтажа плёночного пола под кафель.

Необходимые материалы

Обложка инструкции по монтажу под плитку
  1. ИК-пленка, класса Standart (полосатая)
  2. Терморегулятор
  3. Комплекты подключения для пленки
  4. Полиэтиленовая пленка РЕ150
  5. Скачать инструкцию, PDF 668 кБ
  1. Монтажный скотч, 5 см
  2. Листы ГВЛ, ЦСП или СМЛ
  3. Жесткая теплоизоляция, 2-50 мм
  4. Теплоотражающий слой
  5. Провод ПВ3 1.5 мм2

Данную технологию монтажа пленочного пола пол под плитку смело можно отнести к самой трудоемкой однако в тоже время и к самой энергоэфективной.

Эффективность данного способа укладки под плитку заключается в том, что в основании присутствует слой теплоизолирующего материала (экструдированный пенополистирол, стеродур). Данный тепловой барьер препятствует прохождению тепла в основание пола чем повышает экономичность всей конструкции пленочного пола под плиткой в целом.

В качестве теплоизоляции стоит использовать жесткий не дающий усадки теплоизолятор, как например: рулонная техническая пробка, эксьтрудированный пенополистрирол, стеродур.

  • Рекомендуемая толщина утеплителя от 2 мм до 5 см.

Утеплитель укладывается по всей площади помещения, внезависиомсти от зон размещения инфракрасной пленки.

Сверху на утеплитель укладывается теплоотражающий слой (Strotex AL 90). Теплоотражающий слой укладывается исключительно в месте расположения нагревательной пленки.

Схема монтажа инфракрасного пола под плитку пол ГВЛ лист

На теплоотражающий слой укладывается нагревательная инфракрасная пленка класса Стандарт. В качестве гидробарьера поверх инфракрасной пленки, по всей площади помещения с малым заходом на стены (до 10 см), укладывается полиэтиленовая пленка РЕ 150 ( см. рисунок). Теплоотражатель, ИК-пленки и полиэтилен фиксируются между собой по периметру с помощью монтажного скотча.

Очень важно использовать именно Стандартную нагревательную пленку, т.к. только в ней есть возможность делать крепежные отверстия в не греющих прозрачных участках.

Затем монтируется ГВЛ, ЦСП или СМЛ толщиной от 6-8 мм. Укладку листов можно производить в два слоя для придания полу дополнительной прочности.

Фиксация листов на полу осуществляется путем сквозного сверления всего уложенного «пирога» материалов через каждые 50 – 100 см. При помощи дюбелей все материалы крепятся к основанию пола.

Внимание! Бурение отверстий допускается исключительно в прозрачных не греющих участках инфракрасной пленки («места разреза») и сбоку от нее. Повреждение (бурение) нагревательных участков или токопроводящих медных шин - недопустимо.

Уложенные плиты (ЦСП, ГВЛ или СМЛ) будут служить отличным основанием для монтажа кафельной плитки. После фиксации листов рекомендуется нанести на их поверхность один слой бетон-контакта

Также приступая к монтажу керамической плитки не забудьте оставить зазор между плиткой и стеной (термошов).

ПРЕИМУЩЕСТВА СПОСОБА

  • Листы ГВЛ, ЦСП или СМЛ являются водонепроницаемые и гидрофобные поэтому инфракрасная пленка полностью защищена от влажной среды, что повышает надежность теплого пола даже при некачественной изоляции контактных мест.
  • Возможность применить теплоизолятор и снизить дополнительные теплопотери в пол

НЕДОСТАТКИ СПОСОБА

  • Слишком сложный и трудоемкий монтаж. При крепление листов ГВЛ нужно соблюдать «ювелирную точность» чтобы не повредить контактные места подключения или греющие участки
  • Данный способ монтажа пленочного пола под плитку требует значительно подъема по высоте уровня пола (от 30 до 50 мм).
  • Необходимость дополнительной покупки и транспортировки на объект листов ГВЛ (ЦСП)
  • Конечная стоимость материалов может выйти дороже чем в других более простых способах монтажа инфракрасного пола под плитку.

Данный метод укладки ик пленки под плитку является некой модификацией предыдущего. Ключевая разница состоит в том, что вместо стекломагнезитовых листов (или ЦСП, ГВЛ) заливается слой песчано-цементной стяжки толщиной от 3 до 5 см.

Необходимые материалы

Обложка инструкции по монтажу ик-пола под плитку
  1. ИК-пленка, класса Standart (полосатая)
  2. Терморегулятор
  3. Комплекты подключения для пленки
  4. Полиэтиленовая пленка РЕ150
  5. Монтажный скотч, 5 см
  6. Скачать инструкцию, PDF 1.53 мБ
  1. Цокольная стеклосетка SSA-1111
  2. Подложка и/или теплоотражающий слой
  3. Провод ПВ3 1.5 мм2
  4. Дюбели 6*40
  5. Заземляющий слой E-dero(опционально)

В качестве теплоизоляции может использоваться подложка под пленочные полы (4-5 мм). В этом случае подложка укладывается исключительно под полосы инфракрасной пленки. Таким образом сверху залитая стяжка лучше свяжется с основанием пола в местах отсутствия теплоизолирующей подложки.

Вместо теплоизолирующей подложки можно укладывать просто теплоотражающий слой (Strotex AL 90). Теплоотражающий слой укладывается исключительно в месте расположения нагревательной пленки.

Важно, после укладки полиэтилена подвернуть его под нагревательную пленку и проклеить эти места скотчем по периметру. Поэтому площадь полиэтилена должна быть в 1.3 раза выше площади ИК-пленки (с запасом по периметру). Таким образом Вы создадите некий «конверт» из полиэтилена и подложки для инфракрасной пленки.

Схема монтажа инфракрасного пола под плитку под стяжку

Это нужно для того, что бы на пленку не попала лишняя влага в процессе заливки цементной стяжки.

Также обращаем ваше внимание, что перед тем как приступить к укладке цокольной стеклосетки SSA-1111 рекомендуется выполнить заземление пленочного пола под плиткой путем укладки специального слоя E-dero.

После этого на уложенный «пакет» материалов раскатывается стеклосетка SSA-1111 с размером ячейки 10*10 мм с запасом по периметру 10-15 см.

Для того, чтобы повысить связь цемента с основанием в месте укладки инфракрасной пленки, монтажная стеклосетка дюбелями крепиться к основанию пола.

Стеклосетка и инфракрасная пленка
Стеклосетка и нагревательная пленка
Внимание! Бурения теплого пола доступно исключительно в прозрачных не греющих местах инфракрасной пленки. Повреждение нагревательных участков или токопроводящих медных шин – не допустимо.

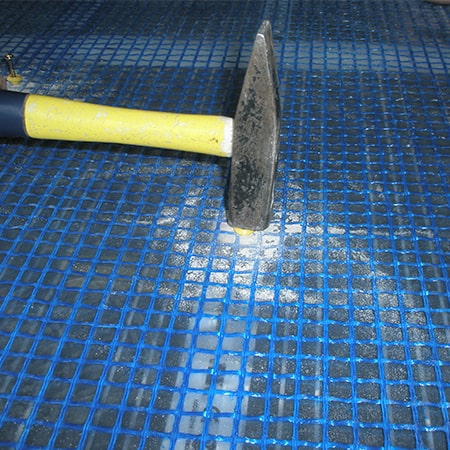

Рекомендуем выполнять крепление дюбелями через каждые 25 – 50 см. Используя стеклосетку SSA-1111 применяйте дюбеля 6*40 мм.

ПРЕИМУЩЕСТВА СПОСОБА

  • Пленочный пол уложен под плитку по такой технологии имеет повышенную тепловую инерцию, что важно при отоплении помещений в которых часто исчезает напряжение в сети
  • Инфракрасная пленка внешне хорошо защищена слоем цемента от внешних механических повреждений
  • Монтаж выполнен по такой технологии позволяет укладывать сверху не только керамическую плитку но и любое другое напольное покрытие (ламинат, линолеум, ковролин и т.д.)
  • Пленочный пол расходует меньше электроэнергии чем например кабельный, уложен по аналогичной технологии, за счет увеличенной площади теплоотдачи

НЕДОСТАТКИ СПОСОБА

  • Достаточно трудоемкий монтаж. При использовании заземлительного слоя нужно внимательно следить за тем, чтобы не пробурить контактные места подключения или греющие участки.
  • Данный способ монтажа пленочного пола под плитку требует значительно подъема по высоте уровня пола (до 50 мм).
  • Необходимость дополнительной заливки стяжки и соответственно время выжидания полного ее высыхания (25-40 дней)
  • Подключение пленки осуществляется "вручную" что менее надежно чем у кабельных полов, где подключение выполняется в заводских условиях.

Более подробно о монтаже инфракрасного пола под стяжку читайте тут

Данный способ установки инфракрасного пола под плитку является одним из самых простых и доступных конечному потребителю.

Необходимые материалы

Обложка инструкиции по монтажу ик-пола под плитку премиум
  1. ИК-пленка, класса Premium (сплошная)
  2. Терморегулятор
  3. Комплекты подключения для пленки
  4. Скачать инсрукцию, PDF 1.53 мБ
  1. Акриловый термостойкий клей
  2. Запасной термодатчик
  3. Провод ПВ3 1.5 мм2
  4. Бетон-контакт
полосы ик пленки с схемой подключения
слои материалов при укладке пленочного пола под плитку

- основание пола; - акриловый термостойкий клей; - инфракрасная пленка, Premium; - грунтовка, бетон-контакт; - плиточный клей (8-12 мм); - плитка, кафель;

*Для данной технологии подходит исключительно сплошная ИК-пленка с дополнительными защитными слоями (как, например Heat Plus APN-410 Gold)
Пленочный пол под плиткой уложен по представленной технологии не совместим с работой через дифференциальные автоматы и реле, поэтому данная технология строго не рекомендуется для влажных помещений.

Подъем уровня пола по высоте составит всего 2-3 мм. Это означает что данную технологию можно применить в помещениях где чистовая стяжка уже готова (например стяжка от застройщика).

Не применяйте по данной технологии простую полосатую инфракрасную пленку, т.к. со временем она может попросту расслоится. В то время как в строении сплошной премиум пленки есть нетканое волокно, которое усиливает связь полиэтиленовых слоев между собой.

полосатая инфракрасная пленка
сплошная ИК пленка

Разберем более детально данную технологию монтажа пленочного пола под плитку.

инфракрасный пол под плитку монтаж своими руками


Этапы монтажа инфракрасной пленки под плитку:

1. ПОДГОТОВКА ОСНОВАНИЯ ПОЛА


По данной технологии инфракрасная пленка может укладываться на:

  • цементную стяжку;
  • древесное покрытие (ОСБ, ДВП или ДСП)
  • Перед началом монтажа рекомендуем пропылесосить поверхность, а также пройтись в один слой грунтовкой глубокого проникновения (например, СТ17).

Обратите внимание на рисунок с технологией укладки, какие либо теплоизоляционные подложки тут не предусмотрены.

Единственный способ сделать дополнительную теплоизоляцию по данной технологи монтажа пленочного пола под плитку – это нанести в 2-3 слоя жидкого керамичского утеплителя.

К таким утеплителям относят: керамозиол, изолат и т.д.

2. Порезка и размещение ИК-пленки согласно плану


После подготовки поверхности можно приступать к монтажу инфракрасной пленки.

Разрежьте инфракрасную пленку на сегменты согласно плану укладки.

Внимание! Максимальная длина одной полосы ик-пленки составляет 10 м. Обусловлено это максимально допустимой нагрузкой на медную шину.

Запрещается:

  • накладывать полосы пленки друг на друга;
  • изгибать ик-пленку под острыми углами;
  • разрезать пленку в неположенных местах;
ножницы и нагревательная пленка
инфракрасная пленка на полу

Более подробно о том как правильно резать инфракрасную пленку читайте тут.

3. Подготовка места установки терморегулятора


Регуляторы для теплого пола могут быть встраиваемыми и накладными. В большинстве случаев для бытовых целей применяются встраиваемые терморегуляторы.

Монтаж таких устройств осуществляется в обычный подрозетник евроразмера (D=60 мм). Рекомендуем выбирать подрозетники более глубокого типа.

От терморегулятора к полу прокладывается металлопластиковая или гофрированная трубка диаметром 16-20 мм, через которую потом протягиваются температурные датчики и питающие провода.

Обратите внимание, при укладке инфракрасного пола под плитку температурные датчики не заводятся в гофротубку под теплый пол, как это делается в кабельных полах.

перфаратор и штроба в стене
инфракрасная пленка под плитку
  • Монтаж датчиков осуществляется в штробе в полу таким образом, чтобы термодатчики были в непосредственном контакте с нагревательной пленкой.

При таком монтаже замена датчиков не возможна, поэтому рекомендуем закладывать сразу минимум 2 шт. (основной и резервный)

4. Подключение и изоляция инфракрасной пленки


Важно правильно и качественной выполнить подключении, а главное изоляцию всех электрических мест.

У сплошных нагревательных пленок место отреза – является полностью токопроводящим. Поэтому, перед тем как приступить к подключению проводов, выполните изоляцию торцов (мест среза) термостойкой изолентой Heat Plus.

изолента и ик пленка
ИК пленка и изолента
подключение инфракрасной пленки под плиткой

Подключение проводов к ик-пленке может осуществляться тремя способами:

  • пайка;
  • клипсы (зажимы-крокодилы);
  • люверсы (заклепки);

Более подробно о данных методах подключения ик-пленки, а также просмотреть специальные видео можно тут.

5. Проверка правильности всех подключений


таймер

После проведенных электрических соединений проверьте правильно подключения путем прямой подачи питания на 5 – 10 мин.

Если все сегменты инфракрасной пленки нагреваются – переходите к пункту 6, если хоть одна полоса не нагревается – остановитесь и проверьте правильность подключения и правильность установки соединительных клипс

6. Нанесение на основание пола акрилового клея


Для поклейки пленки используйте специальный термостойкий акриловый клей LACRYSIL Ультралип.

Клей наносится исключительно под размеченную область инфракрасной пленки с помощью шпателя с гребёнкой высотой 4 мм.

Обратите внимание, чем качественней основание пола - тем меньше расход клея. Средний расход составляет - 0.7-1 кг/м2

монтаж нагревательной пленки
нагревательная пленка и клей на полу
способ поклейки ИК-пленки на пол под плитку

Наносить клей рекомендуется постепенно по 40-60 см в длину за подход затем приклеивать инфракрасную пленку.

После чего при помощи пластикового шпателя (крыло) тщательно выгнать остатки воздуха из-под плёнки и равномерно распределить клеевой состав под ней.

Время высыхания акрилового клея под пленкой - 24-48 часов

Важно! Запрещается высушивать клей путем включение теплого пола. Сделав это, спустя 1-2 часа в следствии интенсивного выделения влаги из клея под ИК-пленкой появится много воздушных пузырей устранить которые уже не получится.

7. Нанесение на ик-пленку бетон-контакта


Для того чтобы плитка хорошо приклеилась к глянцевой нагревательной планки необходимо сверху нанести в 1 слой раствор бетон-контакт.

Средний расход бетон-контакта: 0.5 кг/кв.м.

Бетон-Контакт удобно наносить широкой малярной щёткой шириной 18-20 см.

инфракрасный пол в комнате
пленочный пол на кухне
инфракрасный пол на кухне под плитку

Время высыхания бетон-контакта составляет 6 часов

После обработки пленки бетон-контактом и полного его высыхания, поверхность нагревателя будет схожая на «крупнозерновую наждачную бумагу». К такой поверхности хорошо будет клеится плиточный раствор.

7. Укладка кафельной плитки


После полного высыхания бетон-контакта и акрилового клея можно приступать к укладки плитки.

Заранее предусмотрите возможные места установки мебели или сантехники которая потребует будущего бурения пола (унитазы, душевые кабины , барные стойки т.д.).

Бурить пол в местах укладки инфракрасной пленки - СТРОГО ЗАПРЕЩАЕТСЯ!
ик пленка укладеная под плитку
инфракрасная пленка укладеная под плитку

Укладывая плитку внимательно следите за тем, что бы не прорезать пленку металлическими мастерками.

Монтаж инфракрасного теплого пола под плитку – общие рекомендации

  • Избегайте механических повреждений инфракрасной пленки во время монтажа. По возможности работайте в мягкой обуви. Не царапайте пленку шпателем, не вбивайте в пленку гвозди дюбеля и т.д.
  • Не применяйте токопроводящие отражающие материалы
  • Не устанавливайте дифференциальные автоматы или диф. реле на пленочный по смонтирован под плитку
  • Не укладывайте пленочный пол под стационарную мебель
