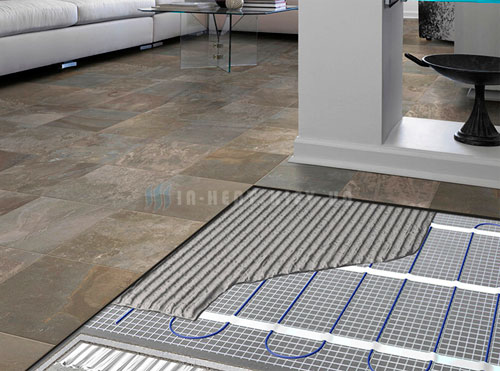

Что важно знать о нагревательных матах?

Электрический нагреватель пола в виде мата состоит из нагревательного кабеля, который равномерно распределен и закреплен на сетке из стекловолокна (или капрона) с расстоянием между петлями от 7.5 до 10 см в зависимости от производителя. Нагревательные маты полностью заземлены.

Важно! Заранее проверьте, подходит ли размер нагревательного мата для нагреваемой площади пола.
После порезки сетки - вернуть мат продавцу невозможно, вместе с этим, укорачивать (обрезать лишний) кабель на мате - категорически запрещено.

Перед установкой нагреваемого мата под плитку необходимо снять показания сопротивления и записать их в гарантийный талон в специально отведенное место рядом с параметрами заводских испытаний.

Нагревательный мат - термины и конструкция

Чтобы овладеть тонкостями монтажа нагревательного мата под плитку необходимо досконально разобраться в его конструкции.

КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОГО МАТА

1. Нагревательный кабель
2. Соединительная муфта
3. Питающий кабель ("холодный конец")
4. Капроновая сетка
5. Концевая муфта

Рассмотрим назначение каждого из элементов нагревательного мата, и выясним как они могут влиять на процесс монтажа.

• Нагревательный кабель - часть кабеля, которая нагревается. Нагрев пола будет осуществляться только там, где расположен греющий кабель (+- 7см). Имеет толщину от 3 до 5 мм.

  Важно! В процессе монтажа электрического мата категорически запрещается обрезать греющую часть кабеля. Разрезая капроновую сетку (4) следите за тем, чтобы не повредить греющий кабель.

• Соединительная муфта - место, в котором соединяются нагревательный кабель с питающим проводом. Внутремуфтовое соединение выполнено с помощью обжимных гильз, поэтому в процессе сборки нагревательного мата запрещается изгибать (изламывать) соединительную муфту, т.к. провода внутри муфты могут выскочить из гильзы или вовсе разорваться из-за натяжного сопротивления.

  Обратите внимание! Существуют безмуфтовые нагревательные маты. Это продукция премиум сегмента с повышенной надежностью. У таких матов визуально муфты - нету, однако место соединения между питающим и греющим проводом - есть, и обозначено оно соответствующей надписью на греющем кабеле.

  Важно! После укладки нагревательного мата, соединительная муфта обязательно должна быть расположена в плиточном клею под плиткой. Запрещается располагать муфту в стене, в распределительной коробке и т.д.

• "Холодный конец" - это трёхжильный питающий провод, который закладывается в стену и подключается к терморегулятору. Соединительный кабель может быть удлинен или укорочен, но всегда необходимо оставлять не менее 0,5 метра его длины.

• Капроновая сетка - вспомогательный элемент, с помощью которого кабель зафиксирован с нужным шагом. За счет сетки упрощается и ускоряется процесс монтажа кабельного электропола. В некоторых моделях нагревательных матов, сетка полностью пропитанная гелевым клеем, что также упрощает процесс укладки и фиксации мата на полу.

• Концевая муфта - располагается в конце греющего двухжильного кабеля (на фото не видно, т.к. она находиться внутри рулона). Также как и переходную муфту (3), концевую запрещается изгибать и располагать вне зоны нагрева.

Рекомендации по укладке нагревательных матов под плитку

Помните, что максимальная мощность бытового терморегулятора для теплых полов составляет 16 Ампер, что эквивалентно 15-20 м2 пола с подогревом. Если общая площадь обогрева превышает эти значение потребуется установить 2 и болшье регулятора. Термостат может быть установлен только квалифицированным электриком.

Кабель датчика температуры пола можно удлинить или укоротить.

Датчик должен быть установлен в середине кабельной петли для оптимального контроля температуры.

Убедитесь, что датчик установлен вдали (не менее 50 см) от радиаторов и водопроводных труб, сливов и электропроводки (в том числе скрытой).

Датчик всегда должен оставаться внутри гофрированной трубки, поэтому обязательно установите заглушку на её конец.

Если возникнет необходимость замены, датчик может быть легко удален.

Монтаж нагревательного мата – необходимые материалы

• Комплект нагревательного мата
• Клей для плитки или самовыравнивающийся состав, подходящий для подогрева пола (Ceresit 69)
• Гибкий компенсатор, для расширительных швов, укладывается вдоль стен
• 3 метра гофрированной трубы d= 9/12 мм (входит в комплект к мату)
• Шпатель расческа с 6 мм зубцами (пластиковый или деревянный)
• Подрозетник (мин.глубиной 35 мм, рекомендовано 50 мм )
• Мультиметр для проверки мата после каждого действия по установке

Монтаж кабельного мата – подготовка к установке

Убедитесь, что поверхность, на которой будет смонтирован нагревательный мат ровная, чистая и не содержит пили и грязи. В больших пространствах, возможно, придется использовать компенсаторы вдоль стены. Перед монтажом, рекомендуем прогрунтовать поверхность пола и дать ей высохнуть.

Определите, где должен быть установлен термостат, вмонтируйте стандартную электрическую распределительную коробку с минимальной глубиной 35 мм, предпочтительно на высоту 0.8 м для простоты эксплуатации.

Проштробите необходимые канавки и установите распределительную коробку и электрический провод. Необходимо установить 2 гофротрубы. Одну для датчика, а другую для кабеля питания от мата. Не прокладывайте кабель питания и кабель датчика в одну и ту же гофротрубку. Вырежьте штробу в полу для трубки датчика пола (глубиной 2 см)

Показания сопротивления кабельного мата

Перед установкой нагревательного кабельного мата необходимо снять показания сопротивления и записать их в контрольную карточку (гарантийный талон).

Показания должны сниматься во время установки и по окончании монтажа.

Эти показания должны соответствовать технической информации, нанесенной на бирку заводом изготовителем.

Выполните измерения между проводами сопротивления (нагревательными).

Стандартное значение в Ом может отклоняться максимум на 5-10%. Запишите значения и в гарантийный талон! Это является частью вашей гарантии.

Инструкция по установке нагревательного мата

Монтажа кабельного мата, априори рассчитан для укладки непосредственно под плитку. Однако, не редко можно встретить технологию укладки, по которой после раскладки мата выполняется заливка тонкого слоя раствора (самовыравнивающей смеси, Ceresit 69).

Преимущества монтажа мата с дополнительной заливкой раствора

• Тонкий слой цемента защищает электрический мат от возможных механических повреждений в процессе укладки плитки;
• Снижается вероятность повреждения нагревательного кабеля в процессе затирки швов;
• Сводиться к нулю вероятность образования "воздушных пустот" над нагревательным кабелем.

Недостатки такого способа монтажа мата

• Дополнительные затраты на цементную самовыравнивающую смесь. Расход смеси ~1.8 кг/м2*1мм. Чтобы покрыть мат потребуется залить минимум 6-7 мм, что эквивалентно 13 кг (~100 грн) / 1 м2 площади. При этом учтите, что заливать придется не только там, где расположен пол с подогревом, а по всей площади помещения;
• Дополнительный подъем по высоте, примерно на 6-10 мм.
• Дополнительные трудозатраты и времязатраты, как на работу, так и на высыхание заливки (примерно 24-48 часов)
• Если не дождаться полного высыхания заливки и приступить к укладке плитки, есть вероятность того, что тонкий слой цемента "отстанет" и плитка начнет "бухтеть" в будущем

Порезка мата

При укладке нагревательного мата на больших площадях оставляйте расстояние от стены 5 - 15 см.

Если длина нагревательного мата больше длины помещения, мат нужно нарезать нужной длины по капроновой сетке не разрезая кабель и развернув его на 180° уложить рядом с предыдущей полосой.

Поворачивать разрезанный мат можно под любым углом, создавая Г-образные, П-образные и даже более сложные формы обогрева.

При этом петли кабеля должны быть на расстоянии не менее 7 см друг от друга. Они не могут касаться или пересекать друг друга.

Замерьте сопротивление мата после того как он был уложен. Во избежание механического повреждения кабеля не наступайте на него или накройте чем то. По возможности работайте в мягкой обуви.

• Разрежьте и разложите греющий мат, как описано выше. Зафиксируйте мат на поверхности. Фиксация мата может осуществляться с помощью клейкой сетки мата, двухсторонней малярной ленты прикрепленной к сетке (более дешевые маты) или с помощью дюбелей/ плиточного раствора, если на сетке мата не предусмотрен никакой из перечисленных способов фиксации.
• Протяните конец питающего кабеля через гофротрубку в подрозетник к термостату
• Снова протестируйте электро мат с помощью мультиметра и запишите показания в инспекционной карте. Выполните измерения как между проводами сопротивления, так и по возможности и между проводами сопротивления и заземлением (потребуется мегометр).
• Затем нанесите сплошной слой клея для плитки, стараясь избежать образования пузырьков воздуха и используйте пластиковый гребень для укладки плитки, чтобы не повредить нагревательный кабель. Нанесите первый слой клея для плитки толщиной от 0,4 см до 0,6 см и около 55 см в ширину. Мягко надавите на мат деревянным шпателем или перчатками и распределите клей, который вытекает через мат
• Уложите плитку. Нажмите на плитку легким скользящим движением.

Пример монтажа нагревательного мата для теплого пола под плитку (фото)

В случае если вы решили выбрать вариант монтажа с заливкой раствора, после порезки и фиксации мата приступайте к заливанию самовыравнивающей смеси. Сначала прочитайте инструкцию к самовыравнивающемуся раствору, убедитесь, что продукт подходит для подогрева пола, и следуйте инструкциям производителя. Скребком равномерно распределите раствор смеси и удалите пузырьки воздуха. Соблюдайте время, необходимое для высыхания перед нанесением напольного покрытия. К слову, для такой технологии подойдет не только мат, но и обычный тонкий кабель под плитку, стоить он будет на 30% дешевле.

Пример монтажа нагревательного мата для теплого пола под заливку (фото)

Живые истории: примеры монтажа нагревательных матов

как укладывать нагревательный мат под кафель? фото, видео

Фото №1

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

Фото №7

Видео

1

2

3

4

5

6

7

Монтаж нагревательного кабельного мата – другие возможности

Вы также можете смонтировать кабельный электро мат, который остался, на стену или на ступеньку в ванной. Вы можете положить его в слой штукатурки или покрыть его с помощью плиточного клея.

Это даст возможность создать теплую стену или удобное маленькое сиденье.

Очень часто опытные мастера специально заводят греющий мат на стену на высоту до 2 м, чтобы создать подогреваемую зону стены на которую в будущем крепится зеркало. Такая установка мата создаст уют в ванной комнате, а также дополнительным бонусом, вы получаете всегда сухие не запотевающие зеркала.

При необходимости обойти препятствия на полу в виде сливных труб, унитазов, душевых кабин и т.д. резистивный кабель может быть легко откреплен от сетки и уложен "змейкой" в обход любых препятствий.

1

2

Когда можно включать электропол после монтажа под плитку?

В отличии от теплых полов под ламинат, включать электропол под плиткой на обогрев допускается не сразу. Время запуска зависит от времени высыхания плиточного клея или раствора, которые указанны в инструкцииях производителя на упаковке сухой смеси, но не раньше, чем через 28 дней после заливки. Преждевременное включение системы может привести к растрескиванию кафельного клея и повреждения нагревательного кабеля.

Включите термостат, постепенно добавляя температуру. Первоначальный нагрев может занять от нескольких часов до 2-х суток. Если ваша система обогрева пола рассчитана по мощности и площади, как дополнительный подогрев, то ее температурный режим может зависеть от работы основного отопления.
